对IP网络划分子网

对IPv4网络划分子网

网络分段

广播域

• 广播可以用来发现其他设备的ip地址, 或者通过dhcp获取ipv4地址
• 交换机将广播转发到除接收端外所有接口(泛洪)
• 路由器隔离广播, 广播能到达的区域称为广播域

广播域过大

• 网络流量大, 效率低下
• 设备处理过多广播
• 划分子网, 避免广播域过大

子网划分的情况

• 按照地理位置划分
• 按照设备类型
• 按照组织单位

八位组边界

• 前缀长度为8/16/24/
• 网络部分不能变, 从主机部分”借”位数组成子网, 剩下的是子网里面的主机
• 例如, 主机部分24位, 借8位做子网, 那就有256个子网, 剩下16位, 就有2^16-2个主机
• 表示为x.x.x.x/16

无类子网划分

• /n, 表示前n个是网络+子网地址, 后32-n个是主机地址

• 从/24的网络借1位, 能划出两个子网, 范围是0-127, 128-255. 借两位, 就是四个子网, 从0-63, 64-127, …
• 借用n位, 子网有2^n个, 网络内主机有2^(x-n)个, x是子网+主机的总长.

可变长子网掩码

• 从需求最大的子网开始划分, 知道最小的子网
• 通过对子网再划分子网

对路由器和交换机设置子网

1. 基础设置

   en
   conf t
   hostname
   banner motd ''
   enable secret cisco
   line console 0
   pass class
   login
   line vty 0 15
   pass class
   login
   exit


2. 配置ip地址

   • 首先需要通过路由表确定端口连接的是哪个子网

     show ip route
     show ipv6 route


   • 配置ip地址和子网掩码

     inter g0/0
     ip addr 192.168.100.64 255.255.255.224 // 根据实际情况确定
     // 子网掩码不可以用前缀缩写


   • 如果是交换机, 配置vlan端口地址

     interface vlan 1
     ip addr ...


   • 设置默认网关

     (config terminal)ip default-gateway 192...


对IPv6网络设计子网

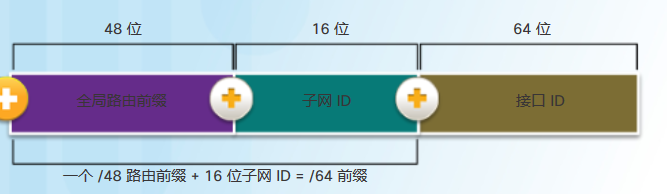

IPv6全局单播地址

• 全局路由前缀: 供应商分配的地址, 48位
• 子网ID: 用来确定子网, 16位, 可以创建2^16个子网
• 接口ID: 主机部分.
